Самодельное крепление для лодочного мотора



Содержание:

В отличие от древних времён, когда надеяться на появление попутного ветра можно было только полагаясь на силы природы, в наши дни можно перемещаться по поверхности воды в любом направлении без значительных физических усилий и при полном штиле.

Благодаря учёным, которые добыли для человечества электричество и приручили огонь двигателя внутреннего сгорания, любой лодочник может самостоятельно приделать к своему плавсредству какой-нибудь моторчик.

Из чего можно сделать лодочный мотор?

Лодочный мотор можно изготовить из многих механизмов, которые пылятся в сарае или в гараже и по назначению не применяются.

iz_chego_mogno_izgotovit_lodochni_motor

Часто бывает так, что техника выходит из строя, а чтобы её починить требуется потратить более половины стоимости нового устройства. Намного проще в этом случае приобрести новый прибор, а старый отложить и использовать его в качестве источника запчастей и различных болтиков-гаечек. Именно из таких устройств и можно изготовить лодочный мотор.

Если в наличии таких приборов нет, то можно недорого приобрести такой механизм на вторичном рынке. Главное, чтобы в таких устройствах был исправен двигатель.

Лодочный мотор из триммера

Минимально изменив конструкцию триммера можно устроить отличный тяговый агрегат для лодки любой конструкции. Двигатель и трансмиссия в таком приборе уже есть, достаточно изготовить крепление для лодки, а вместо бобины с леской или диска установить гребной винт.

Прежде чем изготавливать лодочный мотор из триммера, следует понимать, что мощность таких устройств очень мала, и передвигаться против сильного течения вряд ли удастся.

Триммер в качестве лодочного мотора идеально подойдёт при использовании на озере или пруду.

К недостаткам использования данного прибора следует отнести высокий уровень шума. Кроме того, при небольшой скорости движения придётся дышать абсолютно всеми продуктами «жизнедеятельности» этой системы.

Лодочный мотор из шуруповёрта

Отличными показателями в плане производства шума и экологичности обладают лодочные моторы на электрической тяге. Можно изготовить мотор для лодки из шуруповёрта, но мощность устройства не должна быть менее 300 Вт. Для передачи крутящего момента к винту, который расположен под водой, можно использовать гибкий вал от триммера.

В качестве гребного винта используется небольшой алюминиевый винт от автомобильного вентилятора, а для обеспечения продолжительного времени работы такого устройства применяются автомобильные аккумуляторы ёмкостью 60 А/ч.

Недостатками таких конструкций является необходимость возить с собой полностью заряженный автомобильный аккумулятор. Масса такой детали составляет более 20 кг. К недостаткам можно отнести ограниченность хода такого мотора, после разрядки аккумулятора возникнет необходимость снова вручную приводить лодку в движение.

Лодочный мотор из мотоблока

Самым мощным из самодельных лодочных моторов считается устройство изготовленное из мотоблока. Техника для обработки приусадебного участка оснащается выносливыми и долговечными четырёхтактными двигателями внутреннего сгорания, которые, будучи установлены на плавсредство,

lodochni_motor_iz_motoblokaпозволят ему развивать приличную скорость как по течению, так и против него. Такие  двигатели имеют значительную массу и, обычно, не используются на лодках ПВХ.

Наиболее простой способ установки лодочного мотора такой конструкции заключается в минимальных переделках  основной конструкции. Достаточно прикрепить к корпусу лодки мотоблок, и установить вместо фрез алюминиевые лопасти. Лопасти должны быть расположены в одной плоскости с валом, который в данном случае располагается перпендикулярно движению плавсредства Лопасти имеют вид прямоугольных пластин, которые нижней половиной должны быть опущены в воду, а верхняя часть свободно перемещаться по воздуху. Такое устройство гребного колеса, позволит перемещаться с высокой скоростью даже в местах, где глубина не превышает полуметра. Отлично справляется  лодочный двигатель изготовленный из мотоблока с быстрым течением.

Другие варианты

Изготовить самодельный двигатель можно не только используя триммеры и шуруповёрты за основу. Если есть желание сконструировать лодочный мотор самостоятельно и есть значительный запас времени и средств, то в качестве силового агрегата можно использовать любое техническое устройство оснащённое двигателем внутреннего сгорания или приводимое в движение с помощью электродвигателя.



Многие мастера ставят на лодку двигатели от мотоциклов. В этом случае удаётся регулировать обороты гребного винта с помощью переключения коробки передач. Мощные 12-вольтовые двигатели, которые используются в различных механизмах, могут успешно применяться в качестве лодочных двигателей.

Делаем лодочный мотор своими руками

Изготовить лодочный мотор совсем несложно — достаточно приготовить все необходимые для этого детали и собрать устройство таким образом, чтобы исключить вероятность повреждения лодки при работе такого агрегата, и обеспечить безопасность для людей.

Наиболее простой вариант изготовления самодельного мотора из триммера. Для сборки понадобятся следующие материалы и инструменты:

  1. Триммер.
  2. Гаечные ключи.
  3. Пассатижи.
  4. Отвёртка.
  5. Болгарка или ножовка по металлу.
  6. Дрель и спиральные свёрла по металлу.
  7. Шпилька 12 мм.
  8. Тиски.

Для изготовления рабочего варианта лодочного мотора потребуется приобрести триммер. Можно использовать любую модель, но чем мощнее устройство, тем лодка будет иметь более высокие скоростные характеристики

Изготовление гребного винта — это первое с чего стоит начать. Для винта используется дюралевая пластина размером 100 — 30 мм. Ровно посередине такой пластины необходимо сделать отверстие для установки его на вал триммера. Диаметр отверстия зависит от толщины вала редуктора и обычно составляет 17 мм. Перед изгибом дюралевой пластины её необходимо отжечь. Затем плоскогубцами слегка отгибается каждая сторона таким образом, чтобы при осевом вращении такой пластины её шаг составлял не более 10 мм.

Затем с косилки снимают бобину и на её место устанавливают винт. Необходимо хорошо затянуть гайку, чтобы винт во время работы не проворачивался.  Диски триммера закрепляются с помощью гайки с левой резьбой, поэтому при работе лодочного мотора можно не опасаться потери винта, по причине откручивания гайки.

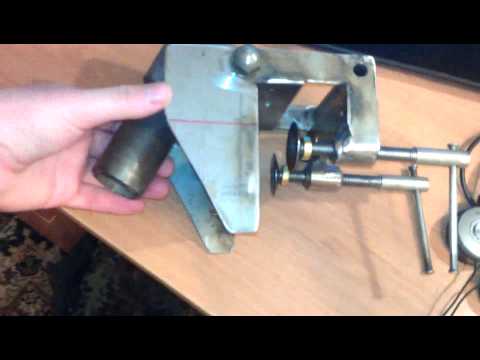

Затем необходимо сделать надёжные крепления, с помощью которого триммер будет установлен на лодку. На корпусе триммера в месте сочленения двух половинок имеется колечко для крепления ремня. Именно эта деталь и будет соединять корпус триммера с лодкой. Необходимо изготовить крепление, которое будет надёжно соединять корпус лодки с «ушком» триммера. Для этой цели можно использовать механическую мясорубку, у которой с помощью болгарки или ножовки по металлу отделяется нижняя часть. Затем в корпусе получившегося зажима делается отверстие диаметром 12 мм. Отверстие должно располагаться в поперечной плоскости винтового зажима.

От металлической шпильки диаметром 12 мм необходимо отрезать кусок длиной 100 мм. С одной стороны данный отрезок шпильки слегка сплющивается и в нём делается отверстие диаметром 6 мм. В это отверстие продевается болт 6 мм, на который устанавливается «ушко» триммера. Болт необходимо стянуть самостопорящейся гайкой.

Процесс установки мотора на лодку происходит в такой последовательности:samodelnii_lodochii_motor

  • крепление устанавливается на транец и надёжно фиксируется с помощью резьбового соединения;
  • устанавливается самодельный лодочный мотор в отверстие крепления.

Мотор можно заводить и управлять лодкой, ровно держа корпус лодочного двигателя, а при необходимости отклонять его в противоположную сторону поворота лодки.

Редуктор и его влияние на работу

Применение редуктора для лодочного мотора позволяет изменить направление осевого вращения. Редуктор изменяет в несколько раз скорость вращения вала, что положительно сказывается на рабочем ресурсе двигателя. При комплектации редуктором лодочного мотора следует придерживаться золотой середины и не ставить устройство с большим передаточным соотношением. Невыполнение этого правила приводит к чрезмерному расходованию топлива, невысокой скорости движения лодки и перегреву двигателя. Самый надёжный способ установить редуктор с оптимальным передаточным соотношением для данного двигателя — это испытать несколько различных устройств. Если при работе не будет ощущаться чрезмерной нагрузки, которая проявляется в невозможности быстрого набора высоких оборотов и скорость движения плавсредства будет довольно высока, то тогда данное передаточное соотношение можно считать оптимальным для данного двигателя.

Усреднённое передаточное соотношение, которое будет хорошо работать со многими двигателями внутреннего сгорания, используемых в качестве лодочного мотора, равно 1/5.

Электрические двигатели в качестве тяги для лодок можно использовать без редуктора. Тяговой силы таких устройств достаточно, чтобы стабильно работать в режиме прямой передачи крутящего момента на винт. Отличным инженерным решением является использование электродвигателя под водой. При таком расположении винт закрепляется непосредственно на валу электродвигателя.

Самодельный мотор с коробкой передач

Изготовить самостоятельно мотор с коробкой передач непросто, но такая конструкция позволит менять скорость движения лодки и изменять тяговые характеристики гребного винта. Такая конструкция удобна при ловле рыбы методом троллинга, кроме этого, переключение на более низшую передачу позволит более эффективно двигаться плавсредству против сильного ветра и при значительной нагрузке.

Наиболее компактным вариантом двигателя, который можно изготовить самостоятельно, является устройство, в котором в качестве силового агрегата используется двухтактный двигатель от мопеда «Карпаты». Такое устройство будет иметь всего две скорости, но этого вполне достаточно.

Двигатель устанавливается на самостоятельно изготовленную раму, которая представляет собой обрезанную часть рамы мопеда. Правая крышка и ведущая звёздочка снимаются, а к валу крепится небольшой редуктор, которому затем присоединяется стандартная «нога» от лодочного мотора «Вихрь», по которой и происходит передача крутящего момента. Все детали должны быть установлены таким образом, чтобы конструкция была максимально сбалансирована, иначе при движении будет ощущаться заметный перекос, а при использовании такого двигателя с лодкой ПВХ возможно опрокидывание плавсредства. Ручка управления таким устройством должна быть не менее 0,5 длины, иначе во время управления лодкой можно получить ожоги от горячего двигателя и колена глушителя.

Достоинства такого лодочного мотора заключается в очень тихой работе, небольшом расходе топлива и возможностью переключиться на пониженную передачу, когда это необходимо.
